În întreținerea turbinelor eoliene moderne, instalarea de componente mari, cum ar ficarcase de rulmenți și angrenaje de transmisienecesită o precizie extremă.
Pentru turbine de la1,5 MW până la 10 MW+, încălzirea necorespunzătoare poate duce la:
- Suportând stresul intern
- Deformarea angrenajului
- Eșec prematur
Pentru a aborda aceste riscuri, un important furnizor de O&M a turbinelor eoliene a adoptat aSistem de încălzire cu mai multe nuclee de-putere mare WTRpentru a înlocui metodele tradiționale de încălzire.
Puncte dure din industrie (de ce metodele tradiționale eșuează)
Aceste limitări devin critice la manipulare>1000 mm diametruşiComponente de mai multe-tone.
|
Emisiune |
Încălzire tradițională (ulei / flacără) |
Impact |
|
Timp de încălzire |
2-4 ore |
Timp lung de oprire |
|
Controlul temperaturii |
Instabil |
Risc de supraîncălzire |
|
Uniformitate de încălzire |
Sărac |
Expansiune ovală / fiting blocat |
|
Siguranţă |
Flacără deschisă / fum de ulei |
Nu este permis pe multe site-uri |
|
Impactul asupra mediului |
Ridicat |
Ne-conform în parcurile eoliene moderne |
Provocarea clienților: ansamblu de cântare-megawatt
Clientul trebuia să instaleze componente supradimensionate în condiții stricte de timp și siguranță.
Specificațiile piesei de prelucrat
|
Parametru |
Valoare |
|
Tip de componentă |
Carcasa Rulmentului/Angrenaj |
|
Diametrul maxim |
1250 mm |
|
Greutate maximă |
3,7 tone |
|
Tip de potrivire |
Potrivire prin interferență |
|
Metoda de instalare |
Expansiune termică |

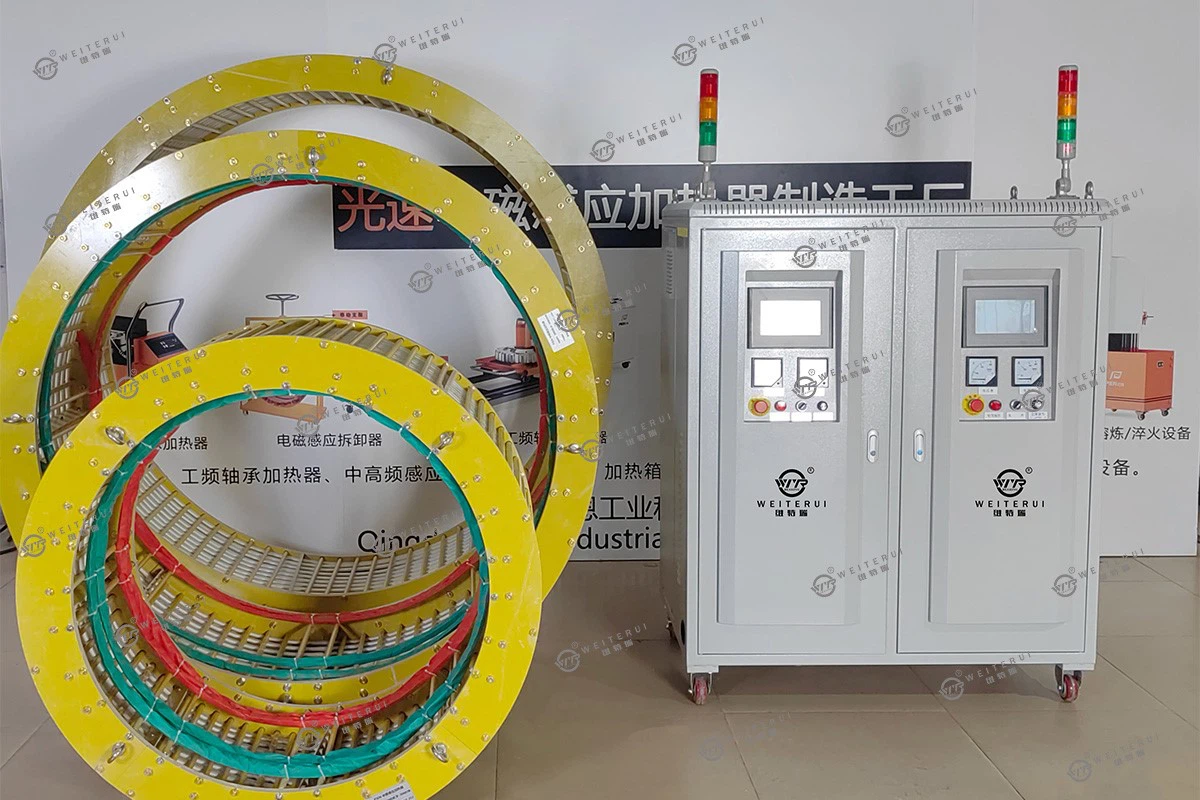

Soluție WTR: Sistem de încălzire prin inducție cu mai multe nuclee-
Pentru a rezolva provocările de mai sus, WTR a oferit asistem de încălzire cu inducție{0}}personalizatconcepute special pentru componente de energie eoliană grea.
Avantajele tehnice de bază
|
Caracteristică |
Valoarea de inginerie |
|
Design de inducție cu mai multe-nuclee |
Pătrunderea câmpului magnetic profund și uniform |
|
Control dublu al temperaturii |
Prevent overheating (>protecție la 180 de grade) |
|
Monitorizare termică-în timp real |
Asigură consistența temperaturii de la miez și suprafață |
|
Structură modulară |
Adaptabil la componente cu-diametru mare |
|
Macara-Jug compatibil |
Manipulare ușoară a pieselor de mai multe-tone |
Performanța încălzirii (date-pe site)
Scenariul A: Carcasă lagăr
|
Parametru |
Valoare |
|
Diametrul interior |
1250 mm |
|
Temperatura țintă |
120 de grade |
|
Timp de încălzire |
24 de minute |
|
Calitatea expansiunii |
Uniformă, fără deformare |
Scenariul B: Unelte grele
|
Parametru |
Valoare |
|
Greutate |
3,7 tone |
|
Temperatura țintă |
130 de grade |
|
Timp de încălzire |
70 de minute |
|
Rezultatul instalării |
Potrivire lină de alunecare |
Procesul de instalare

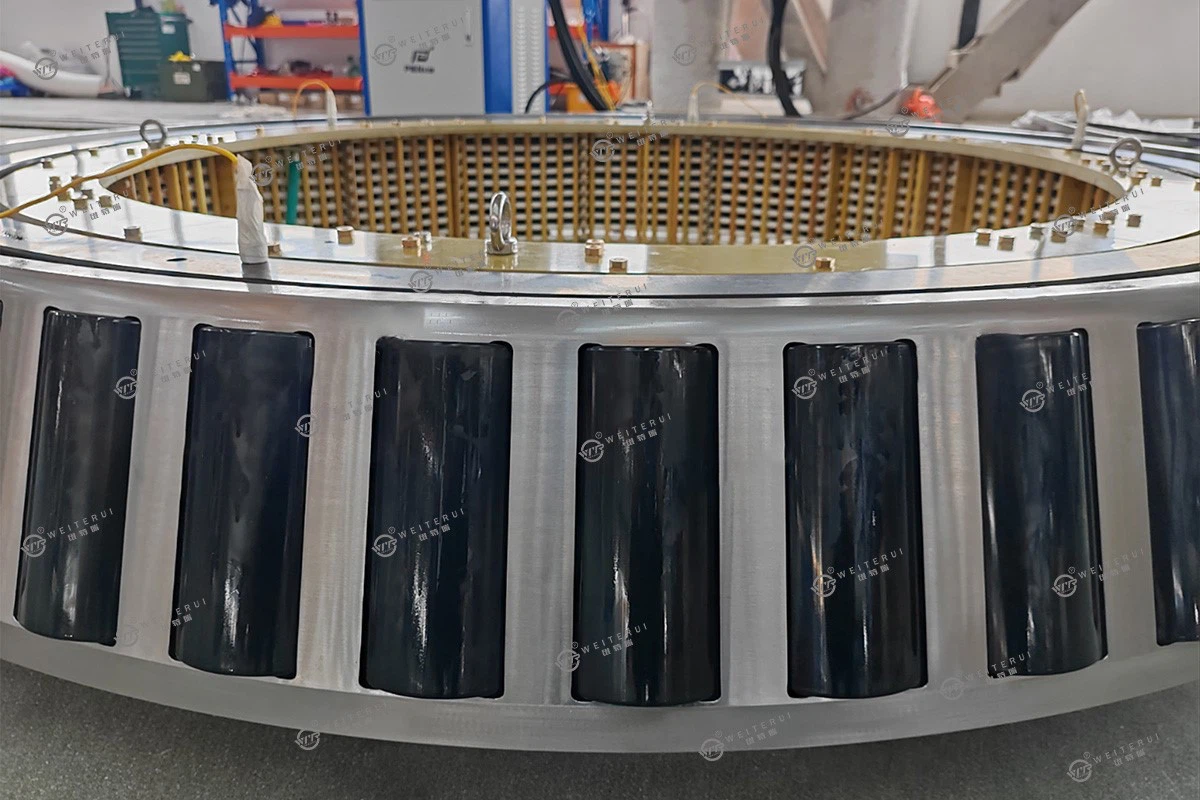

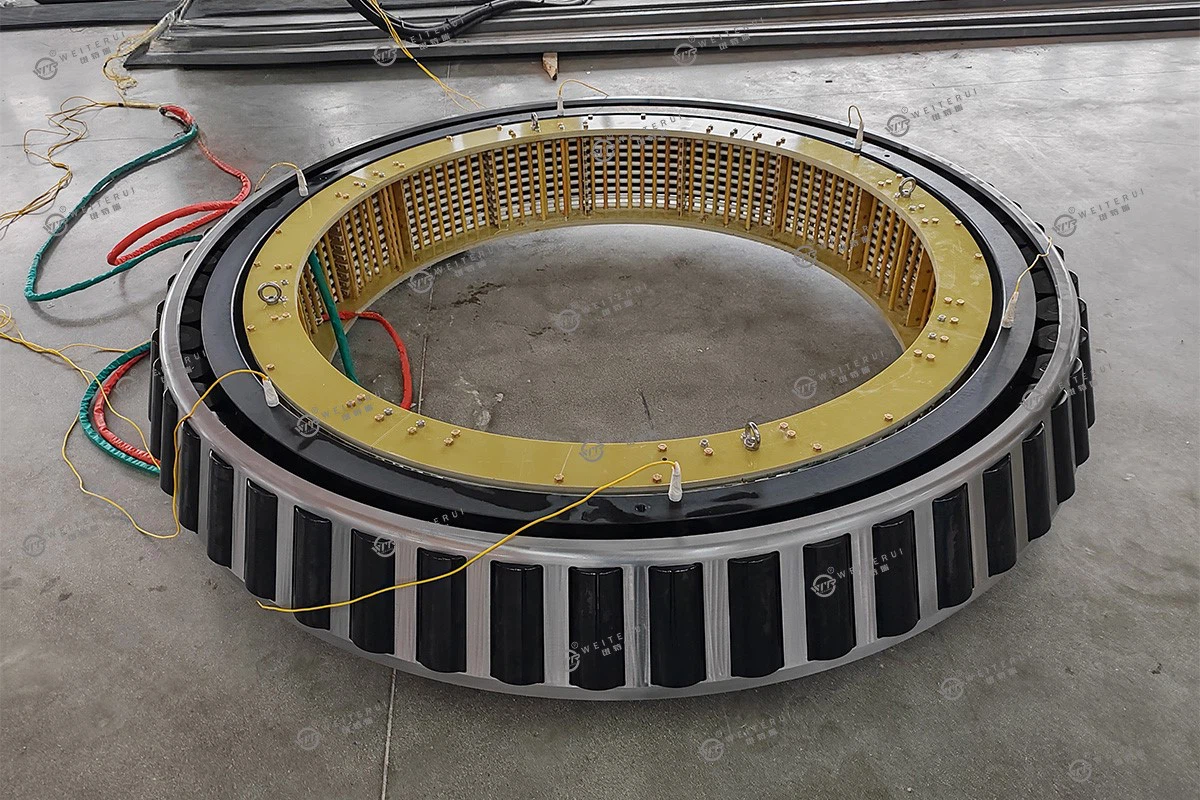

- Componentă plasată în interiorul bobinei de inducție
- Temperatura monitorizată-în timp real
- Încălzire controlată la intervalul țintă (120-130 grade)
- Montare imediată pe arbore
- Răcire naturală → creează o potrivire strânsă prin interferență
✔ Nu este necesară forța mecanică
✔ Nicio deteriorare a structurii materialului
Rezultate și îmbunătățire a performanței
|
Metric |
Îmbunătăţire |
|
Eficiență de încălzire |
↑ 60% mai rapid |
|
Timp de instalare |
Se reduce semnificativ |
|
Risc de deteriorare termică |
Eliminat |
|
Fit Precision |
Expansiune 100% uniformă |
|
Nivel de siguranță |
Fără flacără / fără ulei |
De ce încălzirea prin inducție este critică pentru turbinele eoliene
Încălzirea prin inducție asigură:
● Expansiune termică controlată
● Fără daune metalurgice
● Durată de viață extinsă a rulmenților și angrenajului
● Calitate repetabilă a instalării
Acest lucru este deosebit de important înparcuri eoliene offshore și îndepărtate, unde costul de întreținere este extrem de mare.
Întrebări frecvente tehnice
Î1: Cum protejează încălzirea prin inducție durata de viață a rulmentului?
Prin controlul precis al temperaturii sub pragul de transformare a materialului, sistemul previne recoacerea și păstrează duritatea și rezistența la oboseală.
Î2: Acest sistem poate fi utilizat în interiorul nacelei (turn-sus)?
Da. Designul modular permite întreținere-la fața locului și ridicată, în funcție de sursa de alimentare disponibilă.
Î3: Ce componente pot fi încălzite?
Potrivit pentru toate piesele conductoare în formă de inel-:
• Rulmenți
• Angrenaje
• Cuplaje
• Mâneci
• Flanse
Pentru întreținerea turbinelor eoliene care implicădiametru mare-și componente grele, sistemul de încălzire cu inducție WTR oferă:
- Instalare mai rapidă
- Precizie mai mare
- Operare mai sigură
- Risc zero de deteriorare
Acum devinesoluție standard pentru operațiunile moderne de operare și întreținere a energiei eoliene.
